    现在一般机箱上的前置USB连线搜是这样整合型的，上面一共有8根线，分别是VCC、Data+、Data-、GND，这种整合的就不用多说了，直接插上就行。如果是分开的，一般情况下都本着红、白、绿、黑的顺序连接。如上图这根线，虽然是整合的，但同样是以红白绿黑的排序方式。

●前置音频连接方法

    由于前置音频是近两年才开始流行起来的，别说是用户了，就连很多装机的技术员都不太会连接前置音频的线，甚至还有不少JS直接说出了接了前置后面就不出声了这样的笑话。那么前置音频到底是不是那么难接呢，我们一起来看一看。

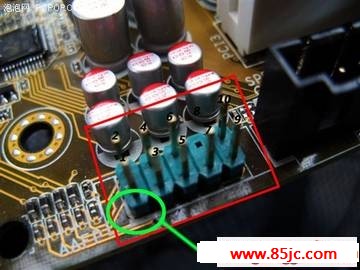

    从目前市场上售卖的主板来看，前置音频插针的排序已经成了一种固定的标准（如上图）。从图上可以看出，前置音频的插针一共有9颗，但一共占据了10根插针的位置，第8针是留空的。

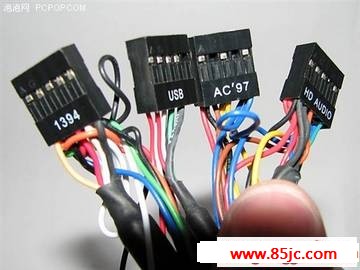

    上图是比较典型的前置音频的连线，前置音频实际上一共只需要连接7根线，也就是上图中的7根线。在主板的插针端，我们只要了解每一根插针的定义，也就很好连接前置音频了。下面我们来看一下主板上每颗针的定义：

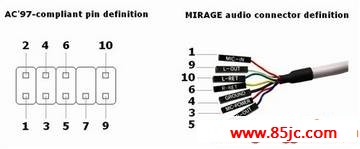

1——Mic in/MIC（麦克风输入）

2——GND（接地）

3——Mic Power/Mic VCC/MIC BIAS（麦克风电压）

4——No pin

5——LINE OUT FR（右声道前置音频输出）

6——LINE OUT RR（右声道后置音频输出）

7——NO pin

8——NO pin

9——LINE OUT FL（左声道前置音频输出）

10——LINE OUT RL（做声道后置音频输出）

    在连接前置音频的时候，只需要按照上面的定义，连接好相应的线就可以了。实际上，第5Pin和第6Pin、第9Pin和第10Pin在部分机箱上是由一根线接出来的，也可以达到同样的效果。

    看起来线有点多，但是同样非常好记，大家不妨按照笔者记得方法。首先记住前三根，第一根是麦克输入，第二根接地，第三根是麦克电压，然后第5Pin和第6Pin插右声道，第9Pin和第10Pin插左声道。从上往下数就是，Mic in、Mic电压、右声道、左声道，再外加一个接地。这么记是不是很简单？



很多接线实际上都整合了，不用再为线序烦恼

    好了，今天我们要说的内容到这里也就告了一个段落了，只要认真的看过本文之后，相信以后都不会被主板上繁杂的跳线所困扰。当然，还有一些主板上可能有一些其他定义的跳线，比如外接1394接口，这些都有很明显的标志，并且基本上的连线都是整合型的，直接插上就可以，并不难，再这里我们就不对这些用的较少的跳线做太多的讲述。 如何给主板插线
