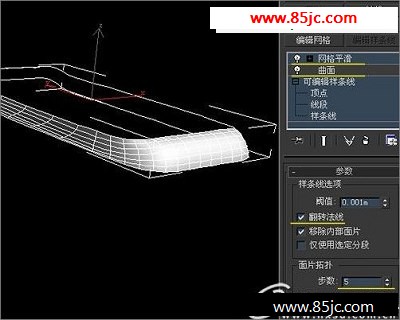

3dmax教程:变形金刚手机模型制作过程,标签：3DSMAX基础建模教程,3dmax建模教程,http://www.85jc.com我在建轮廓线的时候经常用曲面命令来检查模型是否平滑，这样可以知道该调整哪块。添加曲面命令,如图2。

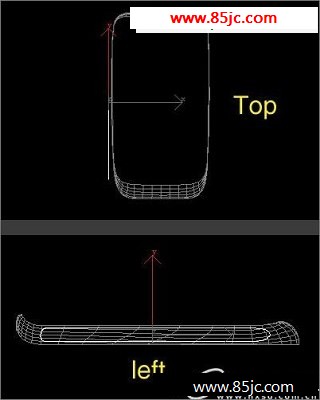

图2
步数可以根据需要调整。步数越小，面数越少，模型越不平滑。为了光滑模型，所以加了个网格平滑，同时又不会让模型面数太大，比加大步数值获得平滑要省面，在后面动画的时候也可以关掉网格平滑，加快显示速度。

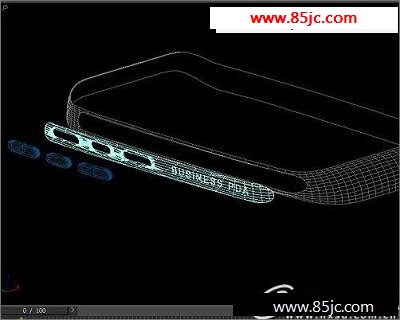

下面开始在侧面掏洞，在视图中画如图3中截面。
图3

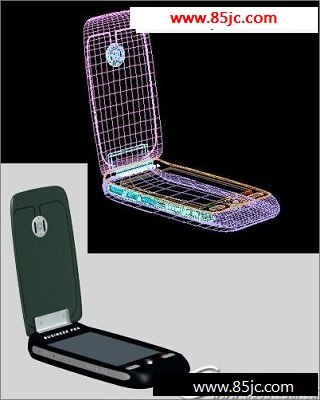

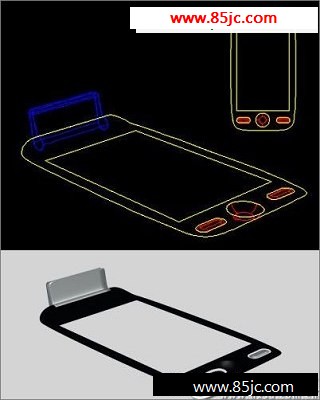

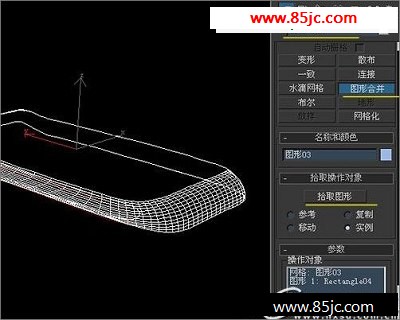

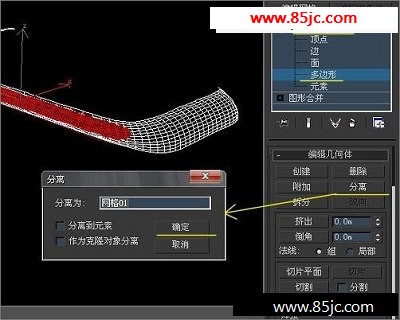

选中机身添加图形合并命令,拾取图形，在视图中拾取刚才的截面，然后添加编辑网格命令。点中多边形，把物体分离出来，如图4，图5。
图4
图5
经典哦
然后在上面布尔运算掏出按钮，图形合并命令,编辑网格命令挤进出文字如图6。
图5

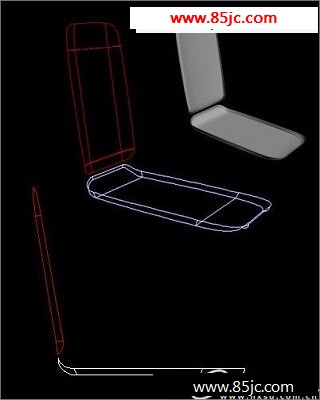

后背盖和翻盖,其它物体也是和上面用的同样方法，画轮廓线,曲面命令或布尔运算,顶盖用的是挤出，翻盖里的线槽是布尔运算出来的,如图7,图8,图9。
图7
图8
图9

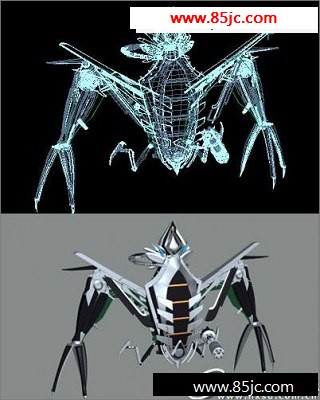

机器人模型步骤：机器人是参照电影里的样子，不过被我做成简化板了。如图10
图10
相对于手机模型，机器人的模型要好建的多，虽然物体多，但都比较简单。画轮廓线，挤出，编辑网格，FFD调整造型。一点一 点添加，由少到多，先做大的结构，在做细节。花时间和耐心堆出来的,还是不断调整在调整。因为机器人是参考图片建模，所以模型比例就成了调整的重点，还要考虑各个部件的动画效果，变形效果,对于我的水平，确实伤了不少脑细胞。由于物体多，每个都说一下太浪费,只能说一下总的方法如图11画造型，倒角,完成,倒角的目的是为了可以渲染出高光，强化金属质感。
