一、前言

  screen.width*0.7) {this.resized=true; this.width=screen.width*0.7; this.alt='Click here to open new window\nCTRL+Mouse wheel to zoom in/out';}" border=0>

　　现代电子电路（无论数字或模拟）均可以分解为四大组成元素：电阻器、电容器、电感器、PN结（二极管和三极管）。或许有些朋友会感到惊讶和质疑，密布各种元器件的板卡以及高集成度的CPU竟然能够被分为这么简单的四件东西事实无容置疑，CPU主要由晶体三极管（晶体管）构成，而晶体三极管的主要元素为PN结。而板卡上的各种芯片和元件也无一例外由这四大元素构成，甚至连导线我们也可以将其看作是一个阻值极低的电阻器。可以说，当今芯片和板卡的设计根本其实就是对这四大元素的调配和应用，只要了解了这四大元素就了解了现代电子电路。

　　在这四大元素中，电脑用户最为关注、讨论最多的就是电容器（Capacitor）。各大电脑硬件论坛中，关于电容器的讨论数不胜数，各类观点也是层出不穷。其中虽不乏真知灼见，但也产生了一些误区并发生了大范围传播，影响了人们对一些产品的正确评估。因此，笔者特别进行了大量研究及咨询，尽可能使用通俗易懂的语言向各位深入浅出的讲述电容器，让大家走出现存的误区，更全面认知电容器。

　　在第一部分中笔者已经为大家阐述了电容的主要分类及结构，在接下来的第二部分笔者将基于电容器的功用来向各位讲述能够衡量其性能的相关指标，建立正确的电容器选择观点。

　　当前市面上的板卡产品正在进行一场全固态革命。其主要原因是目前固态电解质电容器产业越来越成熟和发达，成本也比早年大大降低，它们不再是高端产品独享的元素。不少朋友很在乎电解电容器的电解质是固态或液态，很喜欢追究其内部是XX聚合物或者其他什么听起来很酷的高科技材料。其实，这些因素并不是普通用户需要关心的。在目前的世界大分工的潮流下，甚至板卡工程师也不用关心这些电容器制造业才需要知道的东西。

　　那么，我们所需要关心的“本质”是什么呢笔者在本文中将为大家逐一讲述。



二、电容器的基本原理

screen.width*0.7) {this.resized=true; this.width=screen.width*0.7; this.alt='Click here to open new window\nCTRL+Mouse wheel to zoom in/out';}" border=0>

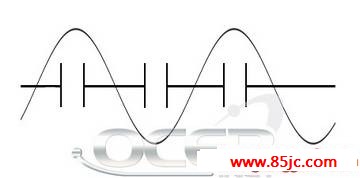

　　电容器的电路符号很形象的表明了它的根本功能：隔直通交。电容器的一切功用都源自于此。对于恒定直流电来说，理想的电容器就像一个断开的开关，表现为开路状态；而对于交流电来讲，理想电容器则为一个闭合开关，表现为通路状态。

screen.width*0.7) {this.resized=true; this.width=screen.width*0.7; this.alt='Click here to open new window\nCTRL+Mouse wheel to zoom in/out';}" border=0>

　　在上面的图中详细描述了直流电受电容器阻隔的原因。事实上，电容器并非立刻将直流电阻隔，当电路刚接通时，电路中会产生一个极大的电流值，然后随着电容器不断充电，极板电压逐渐增强http://www.85jc.com，电路中的电流在不断减小，最终电容器电压和电源电压相等且反向，从而达到和电源平http://www.85jc.com衡的状态。

screen.width*0.7) {this.resized=true; this.width=screen.width*0.7; this.alt='Click here to open new window\nCTRL+Mouse wheel to zoom in/out';}" border=0>
