一、前言

   screen.width*0.7) {this.resized=true; this.width=screen.width*0.7; this.alt='Click here to open new window\nCTRL+Mouse wheel to zoom in/out';}" border=0>

　　现代电子电路（无论数字或模拟）均可以分解为四大组成元素：电阻器、电容器、电感器、PN结（二极管和三极管）。或许有些朋友会感到惊讶和质疑，密布各种元器件的板卡以及高集成度的CPU竟然能够被分为这么简单的四件东西事实无容置疑，CPU主要由晶体三极管（晶体管）构成，而晶体三极管的主要元素为PN结。而板卡上的各种芯片和元件也无一例外由这四大元素构成，甚至连导线我们也可以将其看作是一个阻值极低的电阻器。可以说，当今芯片和板卡的设计根本其实就是对这四大元素的调配和应用，只要了解了这四大元素就了解了现代电子电路。

　　在这四大元素中，电脑用户最为关注、讨论最多的就是电容器（Capacitor）。各大电脑硬件论坛中，关于电容器的讨论数不胜数，各类观点也是层出不穷。其中虽不乏真知灼见，但也产生了一些误区并发生了大范围传播，影响了人们对一些产品的正确评估。因此，笔者特别进行了大量研究及咨询，尽可能使用通俗易懂的语言向各位深入浅出的讲述电容器，让大家走出现存的误区，更全面认知电容器。

　　本文将会分为两（电脑没声音）部分：1.电容器的构造；2.电容器的功用与性能指标。在第一部分中笔者将为各位详细讲述电容器的分类、结构以及现存的误区；在第二部分中笔者会讲述电容的功能以及真正能够衡量电容优劣的指标和方式。




二、电容的封装类型

人们对物品的第一印象通常都源自它们的外观。对于电子元器件来说，我们首先看到的就是它们的封装类型。我们可以将其分为两（电脑没声音）类：贴片式和穿孔式。

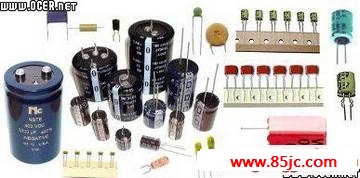

穿孔式

screen.width*0.7) {this.resized=true; this.width=screen.width*0.7; this.alt='Click here to open new window\nCTRL+Mouse wheel to zoom in/out';}" border=0>

　　穿孔式封装的元器件应该是人们最熟悉的类型，其详细还可分为引线式和插接式两（电脑没声音）种，它们的显著标志就是拥有引脚，插接式通常还有一个固定脚。安装它们时需要将引脚穿过PCB。尽管元器件的安装方式基本相同，但不同类型和定位的元件其形状和内部结构也各不相同，适用于不同的场合。

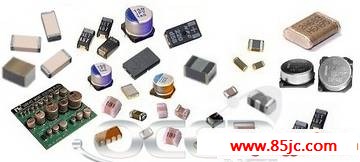

贴片式（Surface Mount Type）

screen.width*0.7) {this.resized=true; this.width=screen.width*0.7; this.alt='Click here to open new window\nCTRL+Mouse wheel to zoom in/out';}" border=0>

　　贴片式元器件常会被简写为SMD（Surface Mount Device），贴片式电容仅仅是其中的一种。和引线式相比，此类封装的元器件仅需安装与PCB表面，而无须穿透整个PCB，便于自动化安装，也节省了PCB面积。同时还可以让PCB内部走线更加自如，也会在一定程度上减少干扰。不过贴片式元器件焊接温度较高，对器件本身的耐温能力也会有一定的要求，并不是所有规格的元器件都可以采用。简单说，在元器件规格相同的情况下，贴片式封装要优于引线式，当然，成本也会更高。


误区
　　1．贴片式电容性能一定更好
　　尽管贴片式封装有诸多优点，但电容本身的指标基本不会因此而改变。相比有引线式电容器，贴片式电容器可以在一定程度上减少引线电阻、分布电感、分布电容等会对电路造成干扰的元素。但是，在多数情况下其效果并非那么明显，至少为了追求贴片式元件而牺牲规格是绝对不划算的。总的来说，规格相同的电容器，采用贴片式封装只会在某些要求较高的部分优于引线式。不过由于贴片式元件无需穿透PCB，所以在板卡设计布局等方面会占较明显的优势。
