走出误区 电容器深入解析一电容器的构造,标签：主板维修,主板故障判断,http://www.85jc.com

　　2．电容器的颜色决定品质级别
　　目前网友们之间流传着一些以颜色分级电容的说法，例如紫色>绿色>蓝色>红色之类，这在如今其实是没有任何指导意义的。由于早年厂商和产品种类都较少时，所以人们根据经验用此规则进行判断和筛选。但时至今日，电容器品牌和种类层出不穷，即使某厂商确实采用不同颜色为自己的电容器产品进行分级，这个规则也绝不可以延伸至整个电容器产业。内在才能在根本上决定电容器品质，而电容器外壳的颜色通常仅仅是厂商的一种选择而已。有些还成为了厂商的标志性色彩，一般并不拥有分级含义。例如SANYO偏好紫色，Nippon Chemi-Con多用蓝色，而著名薄膜电容器厂商WIMA的产品基本都采用红色。

　　3．电容器的外壳和形状决定电容器类型
电容器的外壳和形状并不会决定电容器的类型。这就如同一个人不会因为穿正装或便装而改变，也不会因为坐卧或站立而改变。尽管有些类型的电容器的外壳拥有一些规律，但决定电容器类型的是外壳以内的物质，我们也应该透过现象看本质。

screen.width*0.7) {this.resized=true; this.width=screen.width*0.7; this.alt='Click here to open new window\nCTRL+Mouse wheel to zoom in/out';}" border=0>

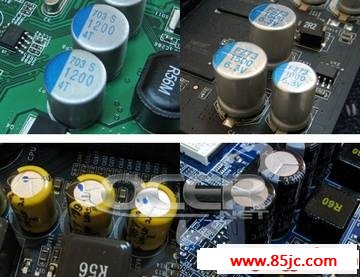

尽管外形相似，但其本质不同（左固态、右液态）


screen.width*0.7) {this.resized=true; this.width=screen.width*0.7; this.alt='Click here to open new window\nCTRL+Mouse wheel to zoom in/out';}" border=0>


惊讶么左图为铝电解电容器，右图为钽电解电容器
　　可见仅通过外形，在一些情况下是无法判断电容器的类型的，要想确认电容器类型，除了靠经验之外，最根本还是应该参照厂商的官方PDF文档。

　　电容器究竟分为哪些种类呢以什么为区分依据呢接下来笔者就为各位解答这些问题。


三、电容器的物理结构及分类：基本元素和云母电容器

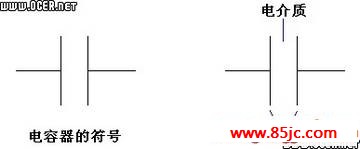

电容器的基本元素

screen.width*0.7) {this.resized=true; this.width=screen.width*0.7; this.alt='Click here to open new window\nCTRL+Mouse wheel to zoom in/out';}" border=0>

　　电容器的基本结构十分简单，它是由两（电脑没声音）块平http://www.85jc.com行金属极板以及极板之间的绝缘电介质组成。电容器极板上每单位电压能够存储的电荷数量称为电容器的电容，通常用大写字母C标示。电容器每单位电压能够存储的电荷越多，那么其容量越大，即：C = Q/V。

　　电容的基本单位是法拉（F）。1法拉的电容表示1库仑的电荷存储在电压差为1V的两（电脑没声音）块极板上时的电容。法拉是一个非常巨大的单位，地球的电容才能达到法拉级别，所以我们通常会使用微法（μF）和皮法（pF）为单位。1微法为百万分之一法拉（1μF = 1 × 10-6F）；1皮法是一百万兆分之一法拉（1pF = 1 × 10-12F）。

　　电容器的电容与两（电脑没声音）极板重叠区域所确定的极板物理面积成正比，与极板间隔成反比。电容器中，不同的绝缘电介质拥有不同的介电常数，电容与介电常数成正比。

　　电容器的电容是会随温度变化而改变的，人们通常用温度系数来表示电容随温度的变化大小及方向。温度系数通常以百万分之几每摄氏度来标明（ppm/°C）。正温度系数意味着电容随温度的增高而增加，随温度的降低而减少；负温度系数意味着电容随温度增高而减少，随温度降低而增加。例如1μF电容器的温度系数为-150 ppm/°C，则温度每上升1°C，电容减小150pF（1皮法为百万分之一微法）
