1. 走出误区 电容器深入解析一电容器的构造

2. [10-10 23:22:12]   来源：http://www.85jc.com  主板故障   阅读：8458次

概要：screen.width*0.7) {this.resized=true; this.width=screen.width*0.7; this.alt='Click here to open new window\nCTRL+Mouse wheel to zoom in/out';}" border=0>电解电容器是使用最广泛的电容器，也是最受人们关注的电容器。我们在板卡上常见的那些“烟囱”均为电解电容器。电解电容器会被极化，一个极板为正，而另一个极板为负。这类电容器拥有很高的电容值，范围通常从1μF至200000μF。但是它们的击穿电压相对较低，通常所能做到的最大击穿电压为350V。screen.width*0.7) {this.resized=true; this.width=screen.width*0.7; this.alt='Click here to open new window\nCTRL+Mouse wheel to zoom in/out';}" bord

走出误区 电容器深入解析一电容器的构造,标签：主板维修,主板故障判断,http://www.85jc.com


screen.width*0.7) {this.resized=true; this.width=screen.width*0.7; this.alt='Click here to open new window\nCTRL+Mouse wheel to zoom in/out';}" border=0>

　　电解电容器是使用最广泛的电容器，也是最受人们关注的电容器。我们在板卡上常见的那些“烟囱”均为电解电容器。电解电容器会被极化，一个极板为正，而另一个极板为负。这类电容器拥有很高的电容值，范围通常从1μF至200000μF。但是它们的击穿电压相对较低，通常所能做到的最大击穿电压为350V。

screen.width*0.7) {this.resized=true; this.width=screen.width*0.7; this.alt='Click here to open new window\nCTRL+Mouse wheel to zoom in/out';}" border=0>

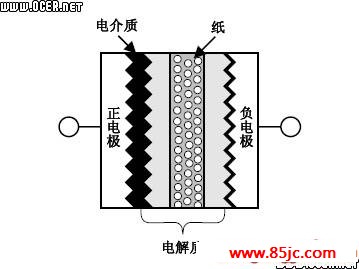

　　电解电容器通常是由金属箔（铝/钽）作为正电极，金属箔的绝缘氧化层（氧化铝/钽五氧化物）作为电介质，电解电容器以其正电极的不同分为铝电解电容器和钽电解电容器。铝电解电容器的负电极由浸过电解质液（液态电解质）的薄纸/薄膜或电解质聚合物构成；钽电解电容器的负电极通常采用二氧化锰。由于均以电解质作为负电极（注意和电介质区分），电解电容器因而得名。

　　注：由于电解电容器是有极性的电容器，在使用时一定要注意极性。若电解电容器反接可能会引起爆炸。

　　那么人们常说的“液态电容”与“固态电容”、“加套电容”和“铝壳电容”是怎么回事呢其实，它们均为指铝电解电容器。所谓“液态”或“固态”是指电解质的形态。由于液态电解质在高温下容易大幅度膨胀，为了安全通常会在电容器顶部留有防爆槽（防止爆炸并非防爆浆），让电解质可以渗漏出来以避免爆炸，这就出现了“电容爆浆”。这个设计就好像当年的高压锅上的保险垫片。而固态电解质基本不用担心这个问题，只要将空气抽净基本不会因受热膨胀发生爆炸，所以此类电容器一般没有防爆槽。

screen.width*0.7) {this.resized=true; this.width=screen.width*0.7; this.alt='Click here to open new window\nCTRL+Mouse wheel to zoom in/out';}" border=0>

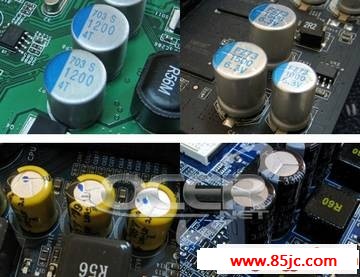

上“铝壳”、下“加套”；左“固态”、右“液态”
　　至于“加套电容”和“铝壳电容”，本是想表达“液态电容”与“固态电容”，这纯粹是一种因直接感性认知而产生的概念。电解电容器的外壳通常都是铝制，但是多数有塑料外套的电容均为液态电解质，而固态电解质电容的铝制外壳较为美观，因此人们产生了这样的说法。

　　除了我们在板卡上常见的传统电解电容器之外，近年来有一种名为双电层电解电容器（法拉电容器）的新型元件逐渐受到关注。这种电容器只有一个固体电极板，它是利用了液体电解液与固体电极相界面上形成的双电层来存储电荷，也就是说电解液本身充当了另一个电极。由于液体与固体的接触界面上形成的双电层间距极其微小（即极板间距极小），所以它的等效电容量可以比传统的电解电容器大的多，足以达到法拉级（甚至可以达到数万法拉）。

　　此类电容器得巨大容量使其完全可以作为电池使用。不过相比采用电化学原理的电池，双电层电解电容器的充放电过程完全没有涉及化学物质的变化，这种“物理电池”理论上可以经受无限次充放电循环，而且充电速度和能量转化率也远远高于普通化学电池。但毕竟金无足赤，人无完人，由于双电层间距极小，因此其耐压能力很弱，一般不会超过20V。


六、电容器的物理结构及分类：误区

可调电容器

screen.width*0.7) {this.resized=true; this.width=screen.width*0.7; this.alt='Click here to open new window\nCTRL+Mouse wheel to zoom in/out';}" border=0>
